بلندگو یکی از مهم‌ترین اجزای سیستم‌های صوتی است که وظیفه تبدیل سیگنال الکتریکی به امواج صوتی را بر عهده دارد. از اسپیکرهای خانگی و سیستم‌های صوتی خودرو گرفته تا بلندگوهای حرفه‌ای کنسرت، همگی بر اساس اصول مشابهی کار می‌کنند.
اما اجزای بلندگو چیست و هر قطعه چه وظیفه‌ای دارد؟ یک بلندگوی متداول از قطعاتی مانند آهنربا، سیم‌پیچ، دیافراگم، شاسی، اسپایدر و سوراند تشکیل شده است. عملکرد هماهنگ این اجزا بر کیفیت صدا، حساسیت، توان قابل‌تحمل و طول عمر بلندگو تأثیر می‌گذارد.
در این مقاله از دایناپرو، ساختار و قطعات اصلی بلندگوی دینامیکی را به زبان ساده بررسی می‌کنیم.
بلندگو چگونه کار می‌کند؟
برای درک عملکرد بلندگو، ابتدا باید بدانیم صدا چگونه تولید می‌شود. در یک بلندگوی دینامیکی متداول، سیگنال الکتریکی تقویت‌شده وارد سیم‌پیچ صدا یا ویس‌کویل می‌شود. این سیم‌پیچ در میدان مغناطیسی آهنربای بلندگو قرار دارد.
با تغییر جریان الکتریکی، نیروی واردشده به سیم‌پیچ تغییر می‌کند و باعث حرکت رفت‌وبرگشتی آن می‌شود. ازآنجاکه سیم‌پیچ به دیافراگم متصل است، دیافراگم نیز حرکت می‌کند و با جابه‌جایی هوا، امواج صوتی تولید می‌شود.
به بیان ساده، بلندگو با تبدیل انرژی الکتریکی به حرکت مکانیکی و سپس انرژی صوتی، صدای موسیقی، گفتار و سایر منابع صوتی را بازتولید می‌کند.

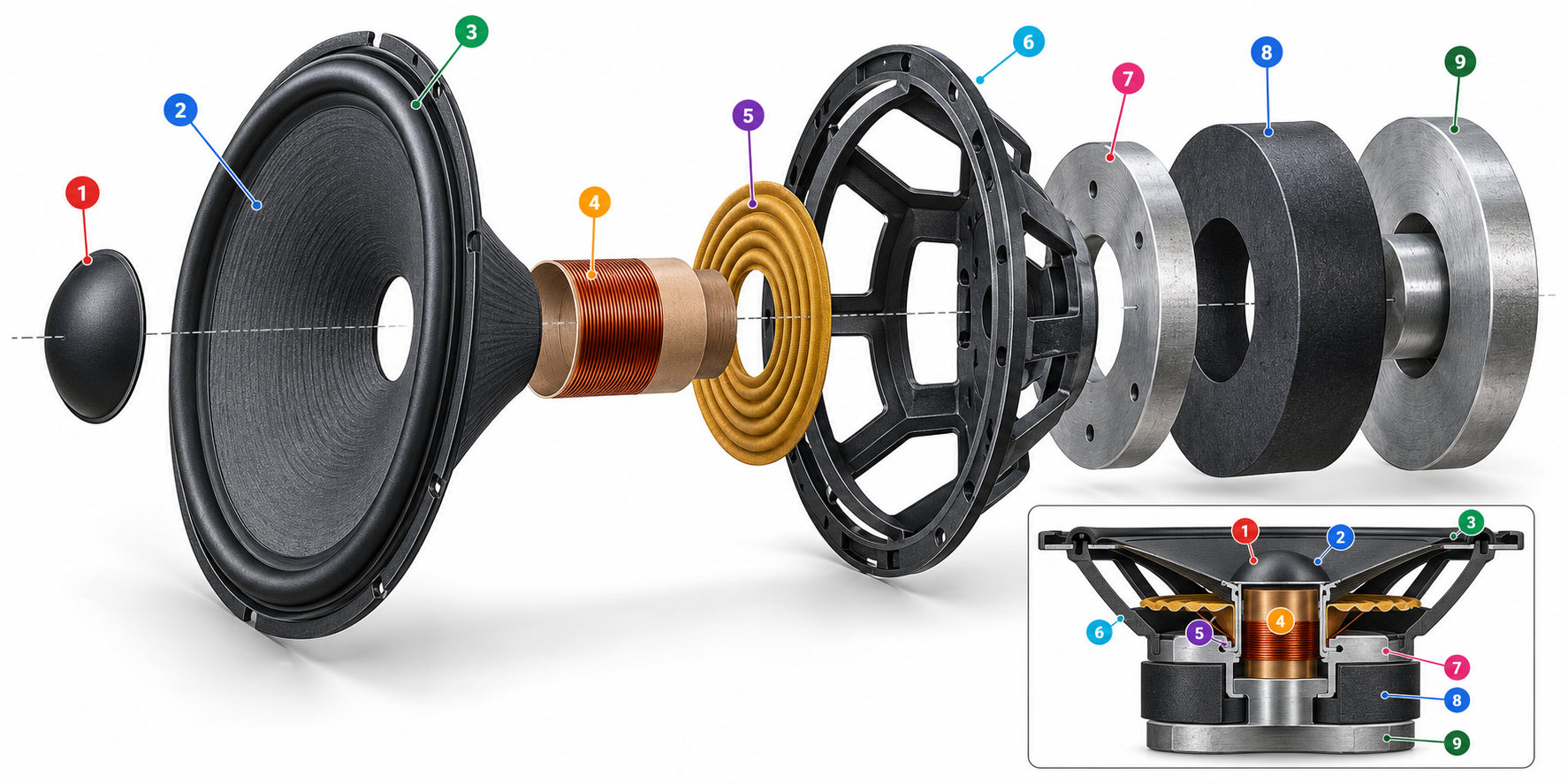

اجزای اصلی بلندگو و وظیفه هر قطعه
هر قطعه از بلندگو وظیفه مشخصی دارد. برخی قطعات میدان مغناطیسی موردنیاز را ایجاد می‌کنند، برخی حرکت دیافراگم را کنترل می‌کنند و برخی نیز مسئول حفظ استحکام و یکپارچگی ساختار بلندگو هستند.
۱. یوغ یا صفحه پشتی آهنربا (Yoke)
یوغ یکی از قطعات فلزی مدار مغناطیسی بلندگو است که معمولاً در قسمت پشتی مجموعه آهنربا قرار می‌گیرد. این قطعه از مواد فرومغناطیسی ساخته می‌شود و وظیفه آن ایجاد مسیر مناسب برای عبور شار مغناطیسی است.
در بسیاری از بلندگوها، یوغ همراه با قطب مرکزی و صفحه رویی، میدان مغناطیسی موردنیاز در شکاف محل حرکت سیم‌پیچ را شکل می‌دهد.
طراحی صحیح یوغ بر توزیع میدان مغناطیسی، بازده موتور بلندگو و عملکرد مجموعه تأثیر دارد. ابعاد و جنس آن باید با سایر اجزای مدار مغناطیسی هماهنگ باشد.
۲. آهنربا (Magnet)
آهنربا یکی از اجزای اصلی موتور بلندگو است و میدان مغناطیسی ثابت موردنیاز برای عملکرد سیم‌پیچ را فراهم می‌کند.
هنگامی که جریان صوتی از سیم‌پیچ عبور می‌کند، برهم‌کنش جریان الکتریکی با میدان مغناطیسی باعث ایجاد نیرو و حرکت سیم‌پیچ می‌شود.
آهنرباهای مورد استفاده در بلندگوها می‌توانند از جنس فریت، نئودیمیوم یا مواد مغناطیسی دیگر باشند. انتخاب نوع آهنربا به طراحی موتور، ابعاد، وزن، هزینه و عملکرد موردنظر بستگی دارد.
نکته مهم: بزرگ‌تر بودن آهنربا الزاماً به معنای کیفیت صدای بهتر یا توان بالاتر بلندگو نیست. طراحی کامل مدار مغناطیسی و هماهنگی آن با سیم‌پیچ و سیستم تعلیق اهمیت بیشتری دارد.
۳. صفحه رویی آهنربا (Top Plate)
صفحه رویی یکی دیگر از قطعات مدار مغناطیسی بلندگو است که معمولاً از فولاد با قابلیت هدایت شار مغناطیسی ساخته می‌شود.
این قطعه همراه با یوغ و قطب مرکزی، به هدایت و تمرکز میدان مغناطیسی در شکاف هوایی اطراف سیم‌پیچ کمک می‌کند.
ضخامت، جنس و هندسه صفحه رویی باید متناسب با طراحی موتور انتخاب شود. طراحی نامناسب می‌تواند باعث اشباع مغناطیسی، توزیع نامطلوب میدان یا کاهش بازده مجموعه شود.
۴. شاسی یا بدنه بلندگو (Basket / Frame)
شاسی بلندگو مانند اسکلت اصلی آن عمل می‌کند و وظیفه نگهداری و اتصال اجزای مختلف، از جمله مجموعه مغناطیسی و سیستم تعلیق را بر عهده دارد.
شاسی باید استحکام کافی داشته باشد تا قطعات در موقعیت صحیح خود باقی بمانند و ارتعاشات ناخواسته به حداقل برسند.
شاسی بلندگو معمولاً از فولاد پرس‌کاری‌شده، آلومینیوم ریخته‌گری‌شده یا مواد مهندسی دیگر ساخته می‌شود.
در بلندگوهای حرفه‌ای، طراحی شاسی علاوه بر استحکام، می‌تواند به تهویه و دفع حرارت مجموعه موتور نیز کمک کند.
۵. سیم‌پیچ صدا یا ویس‌کویل (Voice Coil)
سیم‌پیچ صدا یکی از مهم‌ترین قطعات بلندگو است و نقش اصلی را در تبدیل انرژی الکتریکی به حرکت مکانیکی ایفا می‌کند.
ویس‌کویل معمولاً از سیم مسی یا آلومینیومی تشکیل شده که روی یک استوانه سبک به نام فورمر پیچیده می‌شود.
با عبور جریان الکتریکی از سیم‌پیچ و برهم‌کنش آن با میدان مغناطیسی، نیرویی ایجاد می‌شود که سیم‌پیچ و دیافراگم متصل به آن را به حرکت درمی‌آورد.
قطر سیم‌پیچ، جنس سیم، نوع فورمر، چسب و طراحی سیستم خنک‌کاری می‌توانند بر مقاومت حرارتی، توان قابل‌تحمل و عملکرد بلندگو تأثیر بگذارند.
یکی از عوامل مهم در آسیب‌دیدگی بلندگو، افزایش بیش‌ازحد دمای سیم‌پیچ است. به همین دلیل، مدیریت حرارت در طراحی بلندگوهای حرفه‌ای اهمیت زیادی دارد.
۶. اسپایدر یا دمپر (Spider / Damper)
اسپایدر یکی از اجزای سیستم تعلیق بلندگو است که معمولاً به شکل یک صفحه حلقوی موج‌دار از پارچه آغشته به رزین یا مواد انعطاف‌پذیر دیگر ساخته می‌شود.
این قطعه به مرکز نگه داشتن سیم‌پیچ در شکاف مغناطیسی کمک می‌کند و درعین‌حال اجازه می‌دهد مجموعه متحرک در راستای موردنظر حرکت کند.
اسپایدر همراه با سوراند، سختی مکانیکی سیستم تعلیق را تعیین می‌کند و بر فرکانس رزونانس، میزان جابه‌جایی دیافراگم و رفتار بلندگو در فرکانس‌های پایین تأثیر دارد.
اگر اسپایدر به‌درستی طراحی یا نصب نشده باشد، احتمال حرکت نامتقارن، تماس سیم‌پیچ با قطعات ثابت و ایجاد اعوجاج افزایش می‌یابد.
۷. دیافراگم یا مخروط بلندگو (Diaphragm / Cone)
دیافراگم بخشی از بلندگو است که با حرکت رفت‌وبرگشتی خود، هوا را جابه‌جا می‌کند و باعث تولید امواج صوتی می‌شود.
در بسیاری از ووفرها و میدرنج‌ها، دیافراگم به شکل مخروط طراحی می‌شود؛ درحالی‌که در برخی توییترها از دیافراگم گنبدی یا اشکال دیگر استفاده می‌شود.
دیافراگم می‌تواند از کاغذ مهندسی‌شده، پلی‌پروپیلن، آلومینیوم، الیاف کامپوزیتی یا مواد دیگر ساخته شود.
جرم، سختی، میرایی و شکل دیافراگم بر پاسخ فرکانسی، رفتار رزونانسی و اعوجاج بلندگو تأثیر دارند.
برای مثال، طراحی دیافراگم ساب‌ووفر با توییتر متفاوت است؛ زیرا این دو قطعه برای بازتولید محدوده‌های فرکانسی متفاوتی ساخته می‌شوند.
۸. سوراند یا لبه انعطاف‌پذیر (Surround)
سوراند حلقه‌ای انعطاف‌پذیر است که لبه بیرونی دیافراگم را به شاسی بلندگو متصل می‌کند.
این قطعه همراه با اسپایدر، سیستم تعلیق بلندگو را تشکیل می‌دهد و به حرکت کنترل‌شده دیافراگم کمک می‌کند.
سوراند معمولاً از فوم، لاستیک، پارچه آغشته به مواد مخصوص یا ترکیبات دیگر ساخته می‌شود.
جنس، شکل و میزان انعطاف‌پذیری سوراند بر حرکت دیافراگم، فرکانس رزونانس و عملکرد بلندگو در دامنه‌های حرکتی مختلف تأثیر دارد.
در برخی بلندگوهای قدیمی، فرسودگی سوراند می‌تواند باعث کاهش عملکرد صحیح و ایجاد صداهای ناخواسته شود.
۹. داست‌کپ یا درپوش گردوغبار (Dust Cap)
داست‌کپ قطعه‌ای است که معمولاً در مرکز مخروط بلندگو قرار می‌گیرد و از ورود گردوغبار و ذرات خارجی به ناحیه سیم‌پیچ و شکاف مغناطیسی جلوگیری می‌کند.
این قطعه علاوه بر نقش محافظتی، بسته به طراحی می‌تواند بر رفتار مکانیکی و پاسخ فرکانسی مجموعه دیافراگم نیز تأثیر بگذارد.
داست‌کپ‌ها معمولاً از کاغذ، پارچه، پلیمر یا مواد کامپوزیتی ساخته می‌شوند و ممکن است به شکل گنبدی یا معکوس طراحی شوند.
۱۰. چسب‌های مخصوص بلندگو (Speaker Adhesives)
چسب‌ها نقش مهمی در اتصال قطعات مختلف بلندگو دارند. برای اتصال سیم‌پیچ، دیافراگم، اسپایدر، سوراند و داست‌کپ، از چسب‌هایی با ویژگی‌های متفاوت استفاده می‌شود.
چسب مناسب باید با جنس قطعات، شرایط حرارتی، تنش‌های مکانیکی و نوع کاربرد بلندگو سازگار باشد.
برای مثال، چسب مورد استفاده در ناحیه سیم‌پیچ باید مقاومت حرارتی مناسبی داشته باشد؛ درحالی‌که چسب اتصال سوراند باید با ویژگی‌های مکانیکی قطعات متصل‌شونده هماهنگ باشد.
انتخاب یا اجرای نامناسب چسب می‌تواند باعث جداشدن قطعات، ایجاد نویز مکانیکی یا کاهش طول عمر بلندگو شود.
جدول خلاصه اجزای بلندگو و وظایف آن‌ها
| قطعه | نام انگلیسی | وظیفه اصلی |
|---|---|---|
| یوغ | Yoke | هدایت شار مغناطیسی |
| آهنربا | Magnet | ایجاد میدان مغناطیسی ثابت |
| صفحه رویی | Top Plate | شکل‌دهی میدان مغناطیسی در شکاف هوایی |
| شاسی | Basket | نگهداری و تثبیت قطعات |
| سیم‌پیچ | Voice Coil | تبدیل جریان الکتریکی به نیروی حرکتی |
| اسپایدر | Spider | مرکز نگه داشتن سیم‌پیچ و کنترل حرکت |
| دیافراگم | Cone | جابه‌جایی هوا و تولید امواج صوتی |
| سوراند | Surround | اتصال انعطاف‌پذیر دیافراگم به شاسی |
| داست‌کپ | Dust Cap | محافظت از بخش مرکزی بلندگو |
| چسب | Adhesive | اتصال و تثبیت اجزا |
کدام قطعات بلندگو بیشترین تأثیر را بر کیفیت صدا دارند؟
کیفیت صدای بلندگو نتیجه عملکرد یک قطعه به‌تنهایی نیست، بلکه به طراحی و هماهنگی مجموعه بستگی دارد.
برای مثال، مدار مغناطیسی و سیم‌پیچ بر نیروی محرکه و عملکرد موتور تأثیر می‌گذارند. دیافراگم بر بازتولید فرکانس‌ها و رفتار ارتعاشی مؤثر است و سیستم تعلیق شامل اسپایدر و سوراند، حرکت مجموعه را کنترل می‌کند.
همچنین طراحی کابینت، کراس‌اور و نحوه استفاده از بلندگو در سیستم صوتی می‌توانند بر نتیجه شنیداری نهایی تأثیر قابل‌توجهی داشته باشند.
پرسش‌های متداول درباره اجزای بلندگو
مهم‌ترین قطعه بلندگو چیست؟
نمی‌توان یک قطعه را به‌تنهایی مهم‌ترین بخش بلندگو دانست. سیم‌پیچ، مدار مغناطیسی، دیافراگم و سیستم تعلیق باید به‌صورت هماهنگ طراحی شوند تا بلندگو عملکرد مناسبی داشته باشد.
آیا آهنربای بزرگ‌تر باعث صدای قوی‌تر می‌شود؟
لزوماً خیر. قدرت موتور بلندگو به طراحی مدار مغناطیسی، میدان موجود در شکاف هوایی، مشخصات سیم‌پیچ و عوامل دیگر بستگی دارد. اندازه آهنربا به‌تنهایی معیار قابل‌اعتمادی برای مقایسه کیفیت یا قدرت بلندگو نیست.
وظیفه اسپایدر در بلندگو چیست؟
اسپایدر به مرکز نگه داشتن سیم‌پیچ کمک می‌کند و همراه با سوراند، حرکت مجموعه متحرک را کنترل می‌کند. این قطعه بر ویژگی‌های مکانیکی و عملکرد بلندگو در فرکانس‌های پایین نیز تأثیر دارد.
تفاوت دیافراگم و داست‌کپ چیست؟
دیافراگم وظیفه اصلی جابه‌جایی هوا و تولید صدا را بر عهده دارد، درحالی‌که داست‌کپ معمولاً در مرکز دیافراگم قرار می‌گیرد و از ورود گردوغبار به بخش داخلی بلندگو جلوگیری می‌کند.
چرا سیم‌پیچ بلندگو آسیب می‌بیند؟
افزایش بیش‌ازحد دما، اعمال توان نامناسب، حرکت خارج از محدوده طراحی و مشکلات مکانیکی می‌توانند باعث آسیب‌دیدگی سیم‌پیچ شوند. استفاده صحیح از سیستم صوتی و انتخاب تجهیزات سازگار به کاهش احتمال خرابی کمک می‌کند.
نتیجه‌گیری
شناخت اجزای بلندگو و وظیفه هر قطعه به درک بهتر نحوه عملکرد سیستم‌های صوتی کمک می‌کند. از آهنربا و سیم‌پیچ گرفته تا دیافراگم، اسپایدر، سوراند و شاسی، هر بخش نقشی مشخص در تولید صدا و عملکرد صحیح بلندگو دارد.
در طراحی یک بلندگوی حرفه‌ای، هماهنگی میان این اجزا، انتخاب مواد مناسب و دقت در فرآیند تولید اهمیت زیادی دارد.
