تهیه‌کننده: تیم تولید محتوای دایناپرو | زمان مطالعه: حدود ۶ دقیقه
کیفیت صدای یک بلندگو تنها به اندازه ووفر یا توان خروجی آن بستگی ندارد. در یک سیستم صوتی چندراهه، هماهنگی ووفر، توییتر و کراس‌اور نقش مهمی در بازتولید دقیق فرکانس‌های صوتی، وضوح گفتار و کنترل اعوجاج دارد.
ووفر وظیفه بازتولید فرکانس‌های پایین و بخشی از فرکانس‌های میانی را بر عهده دارد، توییتر برای بازتولید فرکانس‌های بالا طراحی شده و کراس‌اور سیگنال صوتی را متناسب با محدوده کاری هر درایور تقسیم می‌کند.
در این مقاله بررسی می‌کنیم ووفر، توییتر و کراس‌اور چیست، چگونه با یکدیگر کار می‌کنند و چرا انتخاب صحیح آن‌ها در طراحی بلندگوهای حرفه‌ای اهمیت دارد. در پایان نیز به دو مجموعه بلندگوی دایناپرو، PZ15H92A و Markot II، اشاره می‌کنیم.
ووفر (Woofer) چیست و چه وظیفه‌ای دارد؟
ووفر نوعی درایور بلندگو است که برای بازتولید فرکانس‌های پایین و بخشی از فرکانس‌های میانی طراحی می‌شود. این فرکانس‌ها شامل بخش مهمی از صدای سازهای موسیقی، ضربات بیس و محدوده پایین صدای انسان هستند.
محدوده فرکانسی قابل بازتولید ووفر به اندازه دیافراگم، طراحی موتور مغناطیسی، ساختار تعلیق و کابینت بلندگو بستگی دارد. بنابراین نمی‌توان برای تمام ووفرها یک محدوده فرکانسی ثابت تعیین کرد.
ویژگی‌های مهم ووفر
- قطر دیافراگم: بر توانایی جابه‌جایی هوا و رفتار فرکانسی درایور تأثیر دارد.
- توان قابل تحمل: یکی از معیارهای انتخاب ووفر متناسب با آمپلیفایر و شرایط کاری است.
- حساسیت: نشان می‌دهد ووفر در شرایط اندازه‌گیری مشخص چه سطح فشار صوتی تولید می‌کند.
- پاسخ فرکانسی: محدوده و نحوه بازتولید فرکانس‌های مختلف را مشخص می‌کند.
- پارامترهای Thiele/Small: برای بررسی رفتار فرکانس پایین و طراحی کابینت اهمیت دارند.
در بلندگوهای حرفه‌ای، ووفرهای ۱۲ و ۱۵ اینچی بسیار رایج هستند. بااین‌حال، بزرگ‌تر بودن ووفر به‌تنهایی به معنای کیفیت صدای بهتر یا بیس عمیق‌تر نیست.
توییتر (Tweeter) چیست و چه کاربردی دارد؟
توییتر یا درایور فرکانس بالا، برای بازتولید بخش بالایی طیف صوتی طراحی شده است. این محدوده شامل بسیاری از جزئیات صدای سازها، هارمونیک‌ها و بخشی از مؤلفه‌های مؤثر بر وضوح صدا می‌شود.
در سیستم‌های صوتی حرفه‌ای، ممکن است از درایورهای فرکانس بالا به همراه شیپور یا هورن استفاده شود تا پوشش صوتی و جهت انتشار صدا کنترل شود.
ویژگی‌های مهم توییتر
- دیافراگم سبک برای پاسخ مناسب به تغییرات سریع سیگنال
- طراحی متناسب با محدوده فرکانسی بالا
- اهمیت فرکانس برش در جلوگیری از اعمال فرکانس‌های نامناسب
- تأثیر ساختار هورن بر زاویه پوشش و جهت انتشار صدا
- نیاز به هماهنگی سطح خروجی با ووفر
در بسیاری از بلندگوهای دو‌راهه، فرکانس برش میان ووفر و درایور فرکانس بالا در محدوده‌ای از حدود یک تا چند کیلوهرتز انتخاب می‌شود؛ اما مقدار دقیق به مشخصات درایورها و طراحی سیستم بستگی دارد.
چرا به ووفر و توییتر این نام‌ها را داده‌اند؟
نام Woofer از واژه انگلیسی Woof، برگرفته از صدای پارس سگ، الهام گرفته شده است. این نام به صداهای بم‌تر اشاره دارد.
واژه Tweeter نیز از Tweet، صدای جیک‌جیک پرندگان، گرفته شده و به صداهای زیرتر اشاره می‌کند.
این نام‌گذاری، تفاوت کلی محدوده فرکانسی مورد استفاده این دو نوع درایور را به شکلی ساده نشان می‌دهد.
کراس‌اور (Crossover) چیست؟
کراس‌اور بلندگو یک شبکه فیلتر فرکانسی است که سیگنال صوتی را به محدوده‌های مختلف تقسیم می‌کند تا هر درایور، بخش مناسب‌تری از طیف صوتی را دریافت کند.
در یک بلندگوی دو‌راهه، کراس‌اور معمولاً فرکانس‌های پایین‌تر را به ووفر و فرکانس‌های بالاتر را به توییتر هدایت می‌کند.
هدف از این تقسیم‌بندی، استفاده از هر درایور در محدوده کاری مناسب و دستیابی به پاسخ صوتی هماهنگ در مجموعه بلندگو است.
فرکانس برش کراس‌اور چیست؟
فرکانس برش یا Crossover Frequency ناحیه‌ای است که در آن سهم بازتولید صدا میان دو درایور تغییر می‌کند.
برای مثال، در یک طراحی فرضی با فرکانس کراس‌اور ۲ کیلوهرتز، سهم ووفر در فرکانس‌های بالاتر به‌تدریج کاهش پیدا می‌کند و درایور فرکانس بالا سهم بیشتری از بازتولید صدا را بر عهده می‌گیرد.
این تقسیم‌بندی معمولاً ناگهانی نیست و به شیب فیلترها بستگی دارد. همچنین فرکانس کراس‌اور الکتریکی لزوماً با نقطه تقاطع پاسخ آکوستیکی دو درایور یکسان نیست.
شیب کراس‌اور چیست؟
شیب کراس‌اور مشخص می‌کند که سطح سیگنال خارج از محدوده عبور فیلتر با چه سرعتی کاهش پیدا می‌کند.
شیب‌های متداول شامل موارد زیر هستند:
- ۶ دسی‌بل در اکتاو
- ۱۲ دسی‌بل در اکتاو
- ۱۸ دسی‌بل در اکتاو
- ۲۴ دسی‌بل در اکتاو
انتخاب شیب مناسب به پاسخ فرکانسی، رفتار فاز، محدوده کاری درایورها و اهداف طراحی بستگی دارد. شیب تندتر همیشه به معنای کیفیت صدای بهتر نیست.
تفاوت کراس‌اور اکتیو و پسیو چیست؟
کراس‌اورها از نظر ساختار و محل پردازش سیگنال به دو گروه اصلی تقسیم می‌شوند.
کراس‌اور پسیو (Passive Crossover)
کراس‌اور پسیو معمولاً پس از آمپلیفایر قرار می‌گیرد و با استفاده از قطعاتی مانند خازن، سلف و مقاومت، سیگنال تقویت‌شده را میان درایورها تقسیم می‌کند.
این نوع کراس‌اور در بسیاری از بلندگوهای پسیو استفاده می‌شود و برای عملکرد خود به منبع تغذیه مستقل نیاز ندارد.
کراس‌اور اکتیو (Active Crossover)
کراس‌اور اکتیو پیش از مرحله تقویت توان قرار می‌گیرد و سیگنال صوتی را در سطح پایین پردازش می‌کند. در این ساختار معمولاً برای هر مسیر فرکانسی، کانال تقویت‌کننده جداگانه در نظر گرفته می‌شود.
در بسیاری از بلندگوهای اکتیو مدرن، تقسیم فرکانس‌ها توسط پردازشگر دیجیتال سیگنال یا DSP انجام می‌شود. این روش امکان تنظیم دقیق‌تر فیلترها، تأخیر زمانی، اکولایزر و محدودکننده‌ها را فراهم می‌کند.
چگونه ووفر، توییتر و کراس‌اور را هماهنگ کنیم؟
هماهنگی صحیح اجزای بلندگو یکی از مهم‌ترین مراحل طراحی سیستم صوتی است. حتی استفاده از درایورهای باکیفیت، بدون طراحی مناسب کراس‌اور، لزوماً به نتیجه مطلوب منجر نمی‌شود.
۱. انتخاب فرکانس کراس‌اور مناسب
فرکانس کراس‌اور باید با توجه به پاسخ فرکانسی، اعوجاج، توان قابل تحمل و رفتار جهت‌دار ووفر و توییتر انتخاب شود.
انتخاب نامناسب این فرکانس می‌تواند باعث ایجاد افت یا افزایش ناخواسته در پاسخ صوتی، اعوجاج بیشتر یا فشار بیش از حد به درایور فرکانس بالا شود.
۲. هماهنگی حساسیت ووفر و توییتر
اگر سطح خروجی توییتر نسبت به ووفر بیش از حد بالا باشد، صدای بلندگو ممکن است بیش از اندازه روشن یا تیز شنیده شود. در مقابل، سطح ناکافی فرکانس‌های بالا می‌تواند وضوح و جزئیات صدا را کاهش دهد.
در طراحی کراس‌اور، می‌توان از روش‌های مختلف برای هماهنگ‌کردن سطح خروجی درایورها استفاده کرد.
۳. بررسی فاز و هم‌زمانی صوتی
سیگنال‌های تولیدشده توسط ووفر و توییتر در ناحیه کراس‌اور با یکدیگر ترکیب می‌شوند. اختلاف فاز نامناسب می‌تواند باعث تقویت یا تضعیف ناخواسته برخی فرکانس‌ها شود.
به همین دلیل، طراحی فیلترها، موقعیت فیزیکی درایورها و رفتار آکوستیکی آن‌ها باید به‌صورت یک مجموعه بررسی شود.
۴. اندازه‌گیری و تنظیم نهایی
استفاده از میکروفن اندازه‌گیری و نرم‌افزارهای تحلیل صوتی مانند REW می‌تواند به بررسی پاسخ فرکانسی، رفتار فاز و عملکرد کلی سیستم کمک کند.
برای طراحی حرفه‌ای کراس‌اور، اندازه‌گیری پاسخ فرکانسی و امپدانس واقعی درایورها در کابینت اهمیت زیادی دارد.
تأثیر کراس‌اور بر کیفیت صدای بلندگو
کراس‌اور مناسب می‌تواند به ایجاد پاسخ فرکانسی متعادل، ترکیب صحیح صدای درایورها و کنترل رفتار بلندگو در ناحیه فرکانس برش کمک کند.
در مقابل، طراحی نامناسب ممکن است مشکلات زیر را ایجاد کند:
- افت یا افزایش ناخواسته صدا در فرکانس‌های میانی
- ناهماهنگی سطح خروجی ووفر و توییتر
- تغییرات نامطلوب در الگوی پوشش صوتی
- افزایش اعوجاج یا فشار حرارتی بر برخی درایورها
- کاهش وضوح گفتار و تعادل موسیقی
به همین دلیل، کیفیت نهایی بلندگو باید به‌صورت یک سیستم کامل ارزیابی شود، نه صرفاً بر اساس مشخصات جداگانه ووفر یا توییتر.
آشنایی با مجموعه بلندگوهای PZ15H92A و Markot II دایناپرو
در طراحی و انتخاب مجموعه‌های بلندگو، سازگاری ووفر، درایور فرکانس بالا و کراس‌اور اهمیت ویژه‌ای دارد. دو مجموعه PZ15H92A و Markot II دایناپرو نیز از محصولاتی هستند که هنگام بررسی ترکیب اجزای بلندگو می‌توان به آن‌ها توجه کرد.

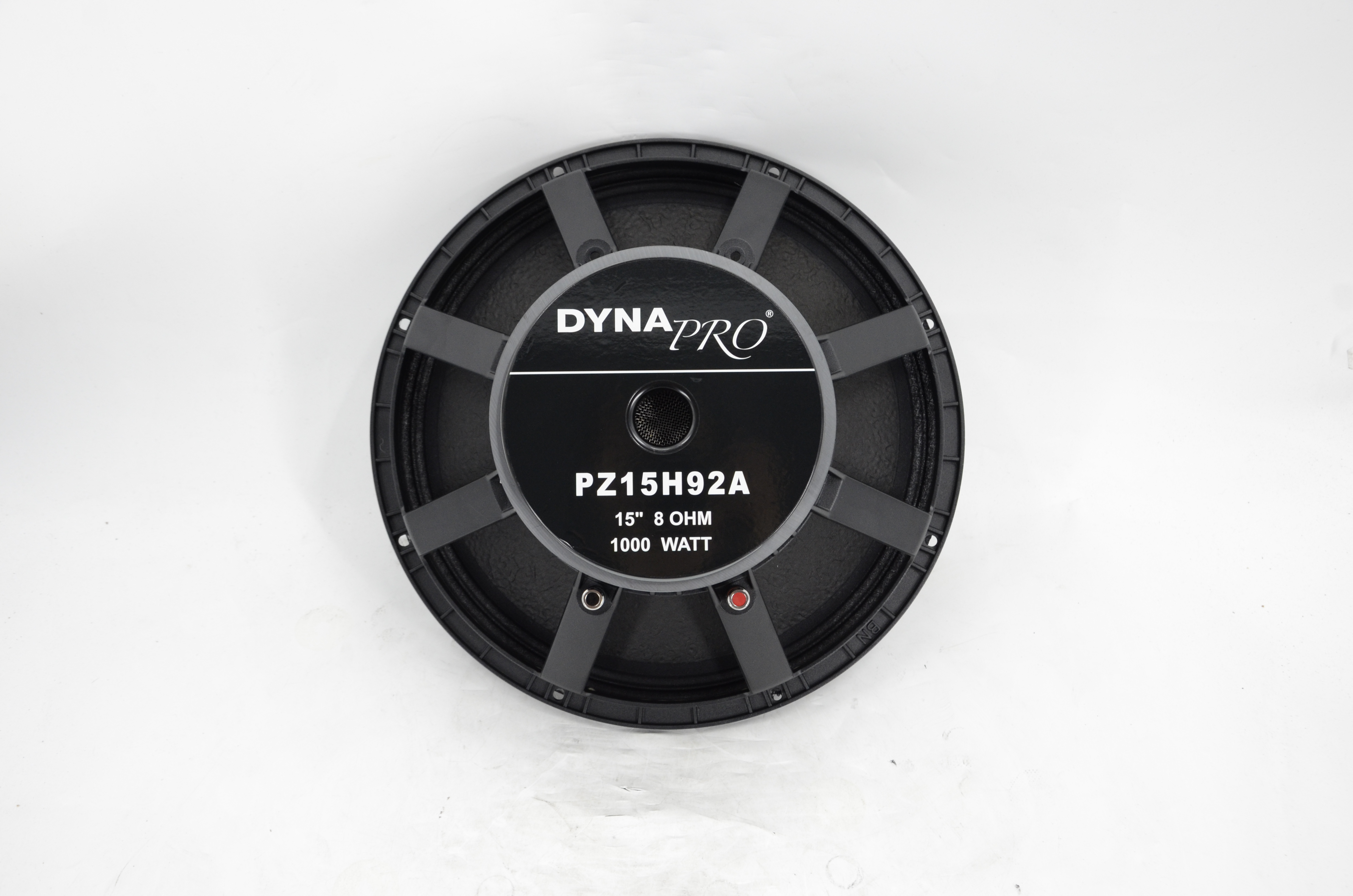

مجموعه بلندگوی PZ15H92A دایناپرو
مجموعه PZ15H92A در متن معرفی محصول با ووفر ۱۵ اینچی و درایور فرکانس بالای ۱ اینچی معرفی شده است. در چنین ساختاری، طراحی کراس‌اور باید با توجه به محدوده کاری، حساسیت و امپدانس درایورها انجام شود.
برای ارزیابی عملکرد این مجموعه، بررسی مشخصات فنی رسمی، پاسخ فرکانسی و شرایط نصب در کابینت مناسب اهمیت دارد.

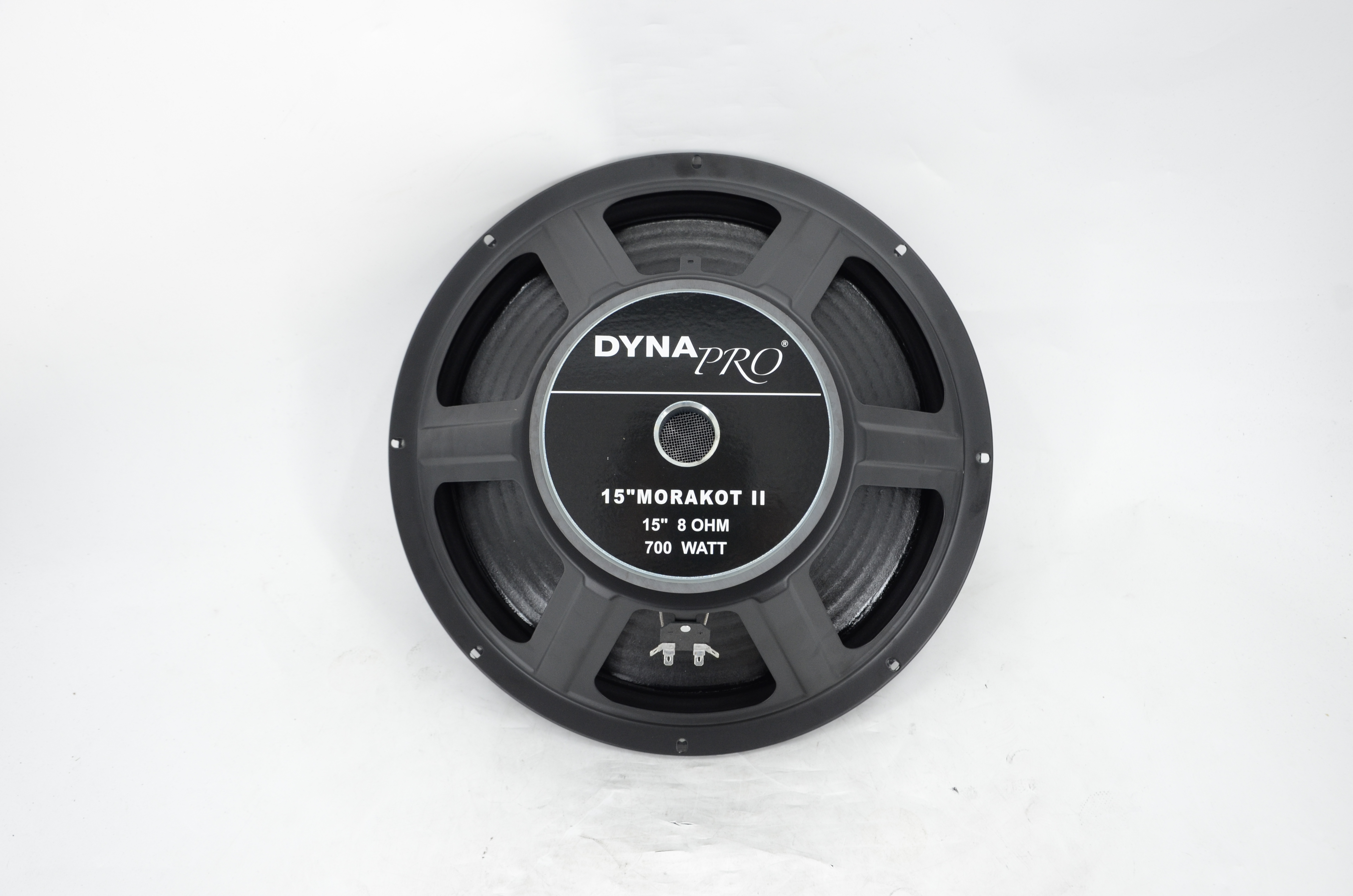

مجموعه بلندگوی Markot II دایناپرو
Markot II نیز در متن معرفی محصول به‌عنوان مجموعه‌ای شامل ووفر ۱۵ اینچی و درایور فرکانس بالای ۱ اینچی معرفی شده است.
در این نوع مجموعه‌ها، هماهنگی کراس‌اور با ویژگی‌های آکوستیکی و الکتریکی درایورها نقش مهمی در دستیابی به پاسخ صوتی مطلوب دارد.
هنگام مقایسه مجموعه‌های مختلف، علاوه بر قطر درایورها باید به توان قابل تحمل، حساسیت، پاسخ فرکانسی، امپدانس و مشخصات کراس‌اور توجه کرد.
پرسش‌های متداول درباره ووفر، توییتر و کراس‌اور
آیا می‌توان ووفر و توییتر را بدون کراس‌اور به یکدیگر متصل کرد؟
اتصال مستقیم و بدون فیلتر مناسب، به‌ویژه برای توییتر، می‌تواند خطر آسیب‌دیدگی ایجاد کند. در سیستم‌های چندراهه باید تقسیم فرکانسی متناسب با مشخصات درایورها انجام شود.
آیا کراس‌اور ۲۴ دسی‌بل بهتر از ۱۲ دسی‌بل است؟
لزوماً خیر. انتخاب شیب کراس‌اور به مشخصات درایورها، پاسخ آکوستیکی و اهداف طراحی بستگی دارد. هر دو شیب می‌توانند در طراحی مناسب عملکرد مطلوبی داشته باشند.
آیا ووفر ۱۵ اینچی بیس بیشتری از ووفر ۱۲ اینچی دارد؟
نه در تمام شرایط. اندازه ووفر یکی از عوامل مؤثر است، اما طراحی درایور، میزان جابه‌جایی هوا، کابینت و تنظیمات سیستم نیز نقش تعیین‌کننده دارند.
آیا کراس‌اور روی وضوح صدای خواننده تأثیر دارد؟
بله. نحوه ترکیب پاسخ ووفر و توییتر در محدوده فرکانس‌های میانی و بالا می‌تواند بر وضوح گفتار، تعادل صدا و کیفیت بازتولید وکال تأثیر بگذارد.
تفاوت کراس‌اور و اکولایزر چیست؟
کراس‌اور سیگنال صوتی را میان درایورها یا مسیرهای فرکانسی تقسیم می‌کند، درحالی‌که اکولایزر برای تنظیم سطح محدوده‌های مختلف فرکانسی استفاده می‌شود. این دو ابزار وظایف متفاوتی دارند، هرچند ممکن است هر دو در یک پردازشگر DSP وجود داشته باشند.
نتیجه‌گیری
هماهنگی ووفر، توییتر و کراس‌اور از اصول اساسی طراحی بلندگوهای حرفه‌ای است. ووفر فرکانس‌های پایین و بخشی از فرکانس‌های میانی را بازتولید می‌کند، توییتر مسئول فرکانس‌های بالا است و کراس‌اور وظیفه تقسیم مناسب سیگنال میان این اجزا را بر عهده دارد.
انتخاب فرکانس برش، شیب فیلتر، هماهنگی حساسیت و بررسی فاز، همگی بر عملکرد نهایی بلندگو تأثیر دارند. به همین دلیل، طراحی دقیق و اندازه‌گیری صحیح، نقش مهمی در دستیابی به صدایی متعادل و شفاف ایفا می‌کنند.
برای آشنایی بیشتر با مجموعه‌های بلندگو و دریافت راهنمایی درباره انتخاب تجهیزات صوتی، می‌توانید با دایناپرو در ارتباط باشید.
